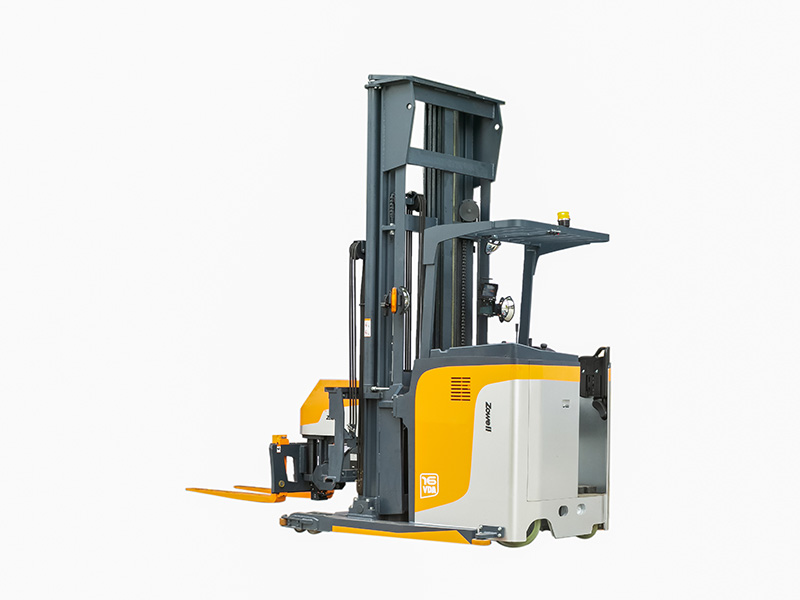

Empilhadeira VNA (corredores muito estreitos) 1600Kg
A empilhadeira VNA é um veículo especialmente concebido para operar em corredores estreitos. Está equipada com garfos giratórios, permitindo uma rotação de 180°, ideal para locais com pouco espaço de manobra.
Informação básica
Capacidade de carga máxima: 1, 600 kg
Capacidade de elevação máxima: 9, 000 mm
Operador: Em pé
Segurança: Está provida com direção assistida elétrica e sistema display de direção, sistema de direção de proteção dupla e capacidades de monitoramento em tempo real da posição da roda de direção.
Estabilidade: Está equipada com mastro em aço e redução importados da Alemanha, garantindo alta resistência, eficiência e estabilidade.
Eficiência: Aquando de operações em corredores, faz uso dos garfos para uma rotação de 180° para recolha e carga de mercadorias nos lados direito e esquerdo do corredor. Comparada com empilhadeiras comuns, este veículo permite que os painéis de armazenamento no armazém tenham um incremento de até 60%.
Economia: Dispondo de acionamento elétrico, tem capacidade de economizar mais de 50% de energia quando em comparação com outras empilhadeiras, assim aperfeiçoando a fiabilidade do equipamento e evitando a fuga de óleos.
Ergonomia: O design e funcionalidades fechadas reduzem a fadiga do operador.

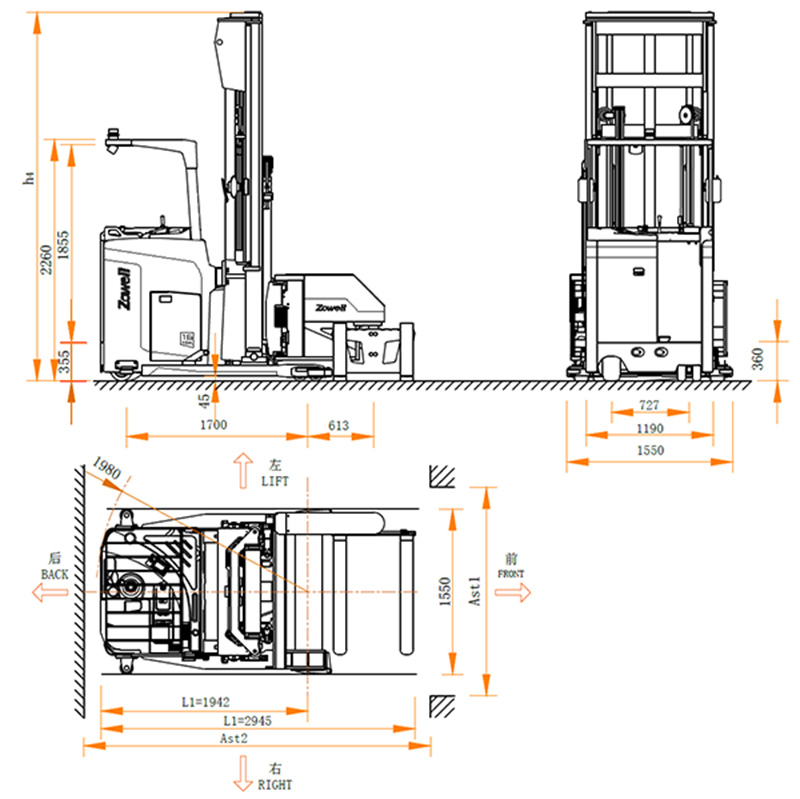

Esquemas estruturais
| Modelo | ||
| Acionamento | Elétrico | Elétrico |
| Operador | Em pé | Em pé |
| Carga nominal Q(kg) | 1600 | 1600 |
| Centro de carga C(mm) | 600 | 600 |
| Distância entre eixos y(mm) | 1700 | 1700 |
| Peso | ||
| Peso total（com bateria incl.）(kg) | 5200 | 5450 |
| Peso da bateria（±5%）(kg) | 750 | 750 |
| Rodas | ||
| Pneus | PU | PU |
| Roda de carga frontal（diâmetro × largura) (mm) | φ140×127 | φ140×127 |
| Roda traseira（diâmetro × largura) (mm) | φ380×165 | φ380×165 |
| Rodas (direção/carga/universais) (pcs) | 1X/4/2 | 1X/4/2 |
| Dimensões básicas | ||
| Altura de elevação (mm) | 3000-6000 | 4500-9000 |
| Ângulo de rotação dos garfos (°) | 180 | 180 |
| Altura de tejadilho h5(mm) | 2260 | 2260 |
| Altura da plataforma (mm) | 355 | 355 |
| Distância ao solo mín. h8(mm) | 45 | 45 |
| Comprimento total（garfos em posição interior） l1(mm) | 2945 | 2945 |
| Largura total（com rodas guia）b1(mm) | 1550 | 1550 |
| Garfos l/e/s(mm) | 1070/125/50 | 1070/125/50 |
| Largura chassi traseiro b2(mm) | 1190 | 1190 |
| Largura de garfos b5(mm) | 425-750 | 425-750 |
| Raio de giro mín. (em reta) Wa(mm) | 1980 | 1980 |
| Dimensão de corredor mín. (mm） | 3550 | 3550 |
| Largura de corredor mín. (compr.×larg.) 1200×1000 （mm） | 1600 | 1600 |
| Performance | ||
| Velocidade com/sem carga (km/h) | 8/9 | 8/9 |
| Velocidade de elevação com/sem carga (mm/s) | 250/300 | 250/300 |
| Velocidade de descensão com/sem carga (mm/s) | 300/300 | 300/300 |
| Capacidade de subir rampas com/sem carga %(tanθ ) | 4 | 4 |
| Freio | Regenerativo | Regenerativo |
| Freio de estacionamento | Disco | Disco |
| Motor | ||
| Motor de tração (S2-60min) (kw) | AC 6 | AC 6 |
| Motor de elevação (S3-15%) (kw) | AC 12.5 | AC 12.5 |
| Motor de direção (kw) | DC 0.4 | DC 0.4 |
| Bateria tensão/capacidade (V/Ah) | 48/390 | 48/390 |
| Outros | ||
| Câmara e monitor | Câmara de garfos/câmara lado esquerdo | Câmara de garfos/câmara lado esquerdo |
| Mastros triplos com elevação livre | ||||||||||
| Modelo | V
|
|||||||||
| Altura mastro recolhido h3(mm) | 2784 | 2950 | 3117 | 3284 | 3450 | 3617 | 3784 | 3950 | 4117 | 4284 |
| Altura mastro estendido h4(mm) | 5450 | 5950 | 6450 | 6950 | 7450 | 7950 | 8450 | 8950 | 9450 | 9950 |
| Altura de elevação livre h2(mm) | 1834 | 2000 | 2167 | 2334 | 2500 | 2667 | 2834 | 3000 | 3167 | 3334 |
| Altura de elevação h1(mm) | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 8500 | 9000 |
